同步辐射（XAFS/XRD/SAXs/WAXs）

项目简介

1. X射线吸收精细结构（XAFS）： 用于研究材料的局部结构和化学状态，提供原子周围环境的信息。 应用：催化剂活性位点的表征、金属氧化物的结构分析。
2. X射线衍射（XRD）： 分析晶体结构，确定物相和晶体取向。 应用：研究金属合金、陶瓷、矿物等材料的晶体结构。
3. 小角X射线散射（SAXS）： 探测样品中的电子密度波动，揭示纳米尺度的颗粒尺寸、形状及其分布。 应用：研究纳米材料、胶体、聚合物的微观结构。
4. 广角X射线散射（WAXS）： 提供从原子到微米尺度的结构信息，适合研究晶体和非晶材料。 应用：分析电池材料的晶体生长和溶解过程。
5. 联用技术： 结合XAFS、XRD、SAXS和WAXS等多种技术，实现从原子到微米尺度的多尺度结构分析。 应用：研究动态化学反应、粒子生长过程及材料的多尺度结构演变。

样品要求

1. X射线吸收精细结构（XAFS） 透射模式： 粉末样品：至少80 - 100mg，越细越好，最好能过200目筛子，400目更好，一般研磨20min左右。可将粉末均匀撒在透明胶带上，折叠胶带调整厚度，使其达到合适的厚度。 液体样品：需放置在样品室中，样品室的窗口材料要选取吸收系数低的，能方便地调节液体样品的厚度并保证样品的厚度上下均匀。 块体样品：测试面应光滑，边长大于6mm，不超过25mm。 荧光模式：适用于样品浓度较低的情况（所含吸收元素质量百分比 < 3%），有利于微量元素的探测。 其他要求： 样品在超高真空及在X射线下应稳定，不分解、不释放气体。 提前用ICP测得样品真实元素含量，软线中能提供XPS结果。
2. X射线衍射（XRD） 粉末样品：颗粒尺寸大于200目，200 - 300目最为适合，手摸无颗粒感，类似于面粉的质感，质量尽量提供0.1g。需将粉末样品装入凹槽，用干净的玻璃片或者称量试纸通过从中间到边缘打圈的方式按压粉末并压实，制成的样品表面要平整光洁。 块体样品：长宽不大于20mm，高不大于15mm，测试面应平整光洁，最好将块体样品的测试面打磨一下，并且标出测试面。 薄膜样品：长宽1cm左右，基底最好为硬质无机基片。 其他样品：如镀层、液体及不规整样品等基本没有不能测试的非气体物质。
3. 小角X射线散射（SAXS） 粉末样品：最好提供10mg以上，无明显颗粒感。 液体样品：浓度要求10mg/mL，体积3mL以上，无沉淀，需提供背景样品。 块体样品：最佳厚度为几微米到几十微米。 纤维样品：梳理整齐，尽量保持伸直状态。 拉伸样品：要求哑铃型样条，样条窄处宽3mm，长18mm，样条总长度30mm，两端宽部位分别长6mm，厚度小于1mm，最大拉伸力200N。
4. GI-SAXS或GI-WAXS 样品要求：一般都是做在硅片上，厚度在200nm左右，厚到1微米会影响信号。尺寸1x1cm大小（超过的事先说明）。 水凝胶样品：如果样品可成形，尺寸需为1*1cm大小，1mm厚；如果不成形，需2mL。 普通saxs膜样：10*5mm，膜厚越接近1mm越好。
5. 广角X射线散射（WAXS） 样品要求：与SAXS类似，但具体要求可能因实验条件和研究目的而有所不同。通常需要样品具有一定的均匀性和稳定性，以确保数据的准确性和可重复性。

结果展示

案例：

1. 测量结果 ：

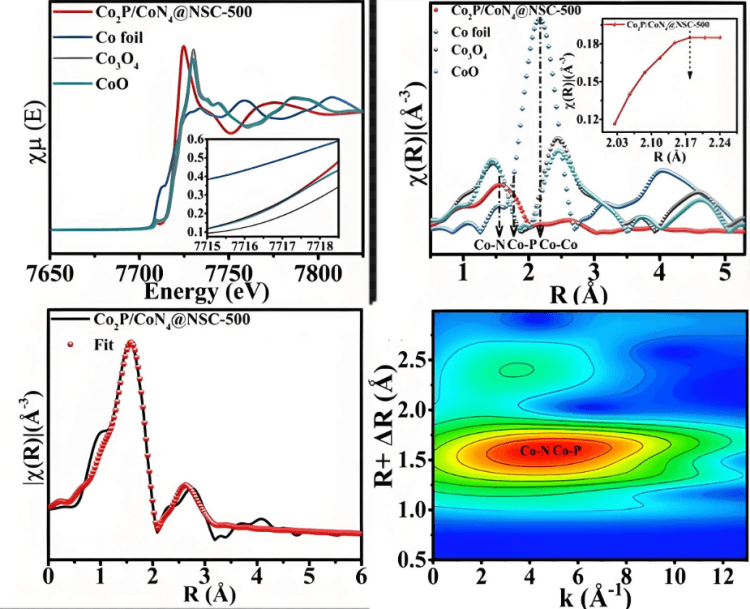

图2：典型XAS测试结果

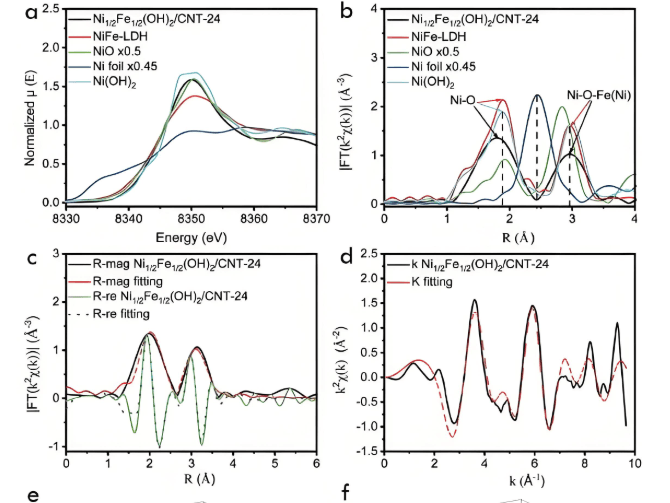

图3：典型XAS测试结果

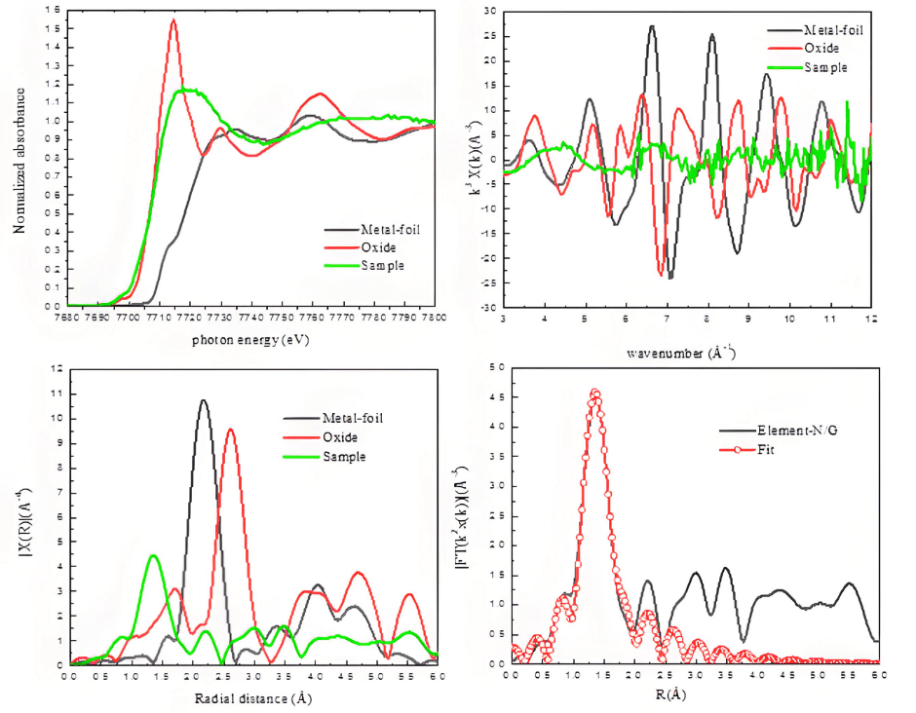

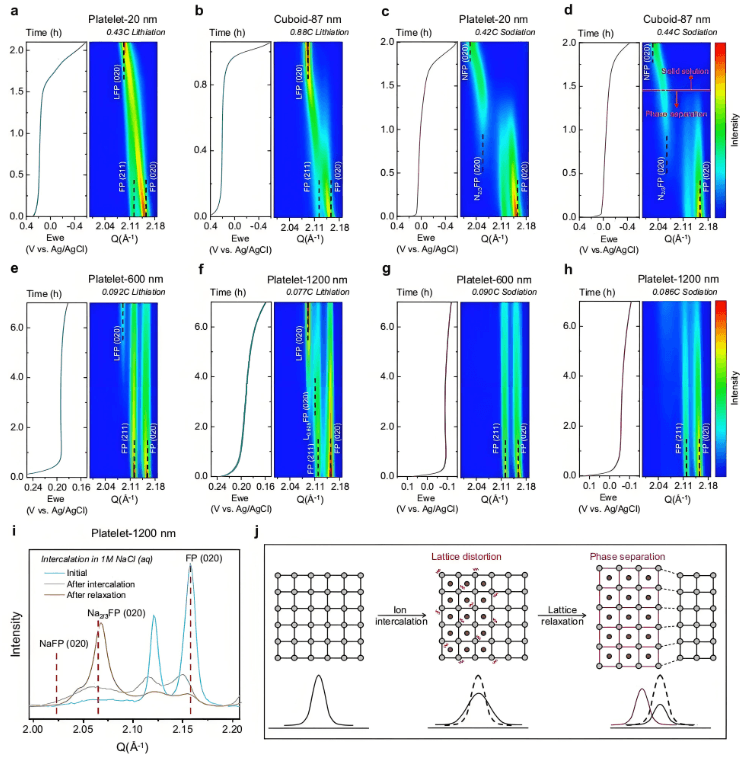

图4：典型XAS测试结果
